Diseño Básico de Juntas de Expansión

Juntas de Expansión

Diseño Básico

Las juntas de expansión de fuelle metálico consisten en un elemento flexible y accesorios apropiados en los extremos, tales como bridas o terminaciones para soldar y permitir la conexión a la tubería adyacente o equipos y otros accesorios necesarios para alguna aplicación de servicio en particular.






Diseño del Fuelle

Los fuelles se fabrican a partir de tubos de pared relativamente delgada para formar un cilindro corrugado. Las ondulaciones comúnmente llamadas circunvoluciones, agregan el refuerzo estructural necesario para contener la presión del sistema. El diseñador del fuelle selecciona el espesor y la geometría de la convolución para producir un diseño de fuelle que se acerca, y a menudo excede la capacidad de la tubería adyacente para contener la presión del sistema a la temperatura de diseño especificada.

La flexibilidad de los fuelles se logra a través de la flexión de las paredes laterales de la convolución, así como el doblado en su cresta y raíz. En la mayoría de los casos, se requieren múltiples circunvoluciones para proporcionar la suficiente flexibilidad y soportar la expansión y contracción esperada del sistema de tuberías.


Flexibilidad de la Tubería

Todos los materiales se expanden y contraen con los cambios térmicos. En el caso de los sistemas de tuberías, el cambio dimensional puede producir esfuerzos excesivos en todo el sistema y en puntos fijos, tales como vasos, equipo de rotación y así como dentro de la propia tubería

Una forma práctica y rentable de lograr flexibilidad en un sistema de tuberías con un diseño compacto es a través de la aplicación de  juntas de expansión. El sistema de tuberías más eficiente es el más corto y con ruta más directa, las juntas de expansión logran que esto sea posibleLas juntas de expansión son una excelente solución para el asentamiento de una estructura, como equipo de deflexión sísmica, aislamiento de vibraciones mecánicasatenuación del sonido producido por equipos rotativos.

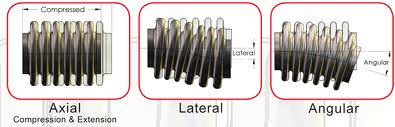

Capacidad de Movimiento

  • Compresión Axial:   Reducción de la longitud del fueller debido a la expansión de la tubería.
  • Extensión Axial:  Incremento de la longitud del fuelle debido a la contracción de la tubería.
  • Desplazamiento Lateral:   Movimiento transversal, perpendicular al plano de la tubería con la junta de expansión, termina en forma paralela.
  • Rotación Angular:  Flexión alrededor de la línea central longitudinal de la junta de expansión.
